視頻會議、重要會議、聚會、現場直播、以及必須留檔保存的具有法律意義的現場實拍，一般都配置了高清攝像系統和調諧系統，高清攝像機以及高清調諧系統的輸出端子為HDMI、VGA、色差端子，而傳統的AV模擬錄像設備只有AV輸入端子，只能錄制普通分辨率視頻文件，難以達到真實再現的高清效果。怎樣錄制具有高清輸出端子的攝像機以及高清調諧設備輸出的高清視頻呢？本文特作簡介。
一、必須選擇具有HDMI、VGA、色差輸入端子的高清硬盤錄像機
   傳統的AV模擬硬盤錄像機，即使比較好的設備，錄制的視頻文件最高分辨率為640P，而普通的監控用AV硬盤錄像機分辨率更低，一般只能達到320—576的清晰度；而高清攝像機的HDMI端子輸出的分辨率最低是1080I，所以，要錄制1080I尤其是1080P的視頻文件，必須選擇與之相匹配的具有HDMI輸入端子的高清硬盤錄像機。具有色差、VGA輸出端子的攝像機，則要相應的配備具有色差、VGA輸入端子的硬盤錄像設備。而具有HDMI、VGA、色差輸入端子的高清硬盤錄像機，作為數字格式錄像機，在2012年之前，尚無普及型產品問世，世界發達國家雖然有推出的高清錄像設備，但是，價格昂貴，十幾萬、幾十萬的銷售價格，難以讓用戶接受。
   適應市場形勢需要，深圳春源麗影電子科技有限公司與國內外資深科研機構配合，從2012年春天，先后推出了具有HDMI、VGA、色差輸入端子的高清硬盤錄像機HDT-1、HDT-2；具有HDMI、VGA輸入端子的HDT-3型號的三款高清硬盤錄像機，不僅全力支持1080I、1080P高分辨率輸入錄像，而且價格十分親民，最貴的型號也不超過5000元。
   春源麗影HDT-1適合一般高清愛好者和用戶用于具有HDMI、色差、AV輸出端子的播放設備進行高清硬盤錄像。如錄制高清數字電視機頂盒、高清播放機等用途。

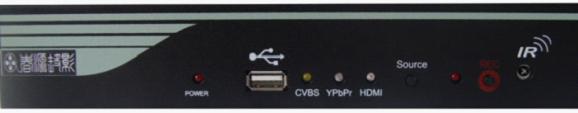

                             春源麗影HDT-1前面板

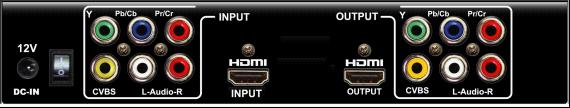

                             春源麗影HDT-1后面板

   春源麗影HDT-3由于具有VGA、兩路HDMI輸入端子，支持必須連接具有VGA輸出端子的高清錄像。

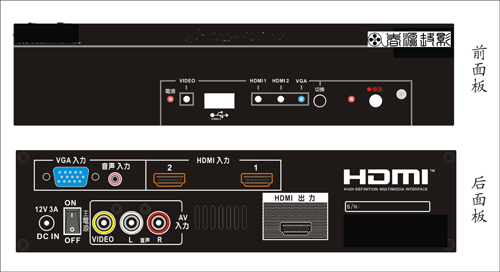

                      春源麗影HDT-3機型前后面板

春源麗影HDT-2，功能更全，更適合用于高清視頻會議系統的高清錄像。

二、利用春源麗影HDT—2錄制視頻會議系統的方法
1、春源麗影HDT—2介紹
   春源麗影HDT-2具有HDMI、色差、AV三種輸入端子，支持1080P24hz的高清視頻文件錄像。同時，具有一路sypass HDMI無壓縮即時顯示輸出端子，能準確根據會議情況即時掌握和控制錄制狀態，具有隨時、定時、預約錄像功能，尤其是具有暫停錄像和隨時開始錄像功能，對于實況轉播、體育比賽、大型游戲等重要場合的錄制特別重要。具有麥克風配音輸入端子，可以根據需要加入人工配音。具有HDMI、色差、AV三種輸出端子，支持新老電視機作為監控顯示設備。

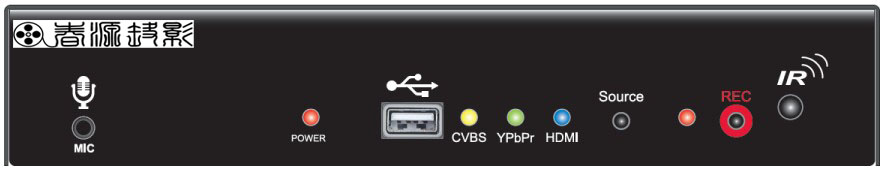

                                    HDT-2前面板

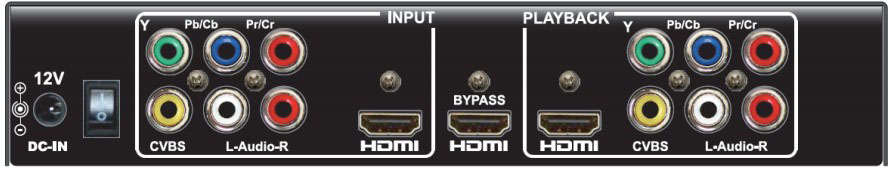

                                    HDT-2后面板

   機器錄制視頻格式為H264后綴TS的高清格式，分辨率最高1080P24hz，向下兼容480以上。
   機器支持外掛USB移動硬盤、U盤錄像，不僅可以用本機播放而且可以方便靈活的在電腦剪輯、編輯。
2、設備的連接
  A：攝像頭或者調諧設備與HDT-2的連接：
  從高清攝像頭或者視頻會議調諧系統，用HDMI高清線連接到HDT-2的HDMI輸入端子，如果攝像頭沒有HDMI輸出端子，則用色差線連接，連接色差線時，要將AV線的紅、白兩根線一起連接。（如果攝像頭或者調諧設備只有VGA輸出，則只能用HDT-3型號）。
  B：HDT-2與電視機的連接：
    為了準確把握錄制視頻會議時的細微環節，能隨時控制是否錄制某個情節，HDT-2嵌入了暫停錄像和隨時開始錄制功能，而暫停與再次開始錄制后依然能保持錄制文件的完整性和銜接性，為了保障該功能的實現，HDT-2增加了一路sypass HDMI無壓縮即時顯示輸出端子，該輸出的視頻是沒有經過壓縮的，所顯示的視頻進度是真實的現場狀態，沒有延遲，因此，只有在這種狀態下才能準確的操作是否暫停、開始錄制。由于真正錄制的時候，必須基于壓縮后的狀態，所以，HDT-2的系統設置的操作、錄制后回放瀏覽的操作，必須是在壓縮輸出的狀態進行，所以，HDT-2也具有PLAYBACK輸出端子。簡言之，HDT-2的HDMI輸出有兩種，一種是sypass HDMI無壓縮即時顯示輸出端子，是為了控制錄像時間用的；一種是PLAYBACK輸出端子，顯示的是經過壓縮錄制后的視頻時間狀態，機器的系統設置和回放操作，必須在PLAYBACK輸出狀態進行。所以，要完整的完成HDT-2的操作，在視頻輸出環節，必須同時有兩路端子連接電視機。
    如果同時連接兩部電視機，就電視機的配置會顯得麻煩，但是，錄像操作的時候則比較省事。sypass HDMI無壓縮即時顯示輸出端子連接一部液晶電視機，用于隨時控制錄像開始時間、暫停時間、停止錄制時間等操作。PLAYBACK輸出端子的HDMI或者AV或者色差連接另一部電視機，用于HDT的系統設置、錄制視頻文件的回放等功能。
    有些客人同時配置兩部電視機有一定困難，則必須配置一臺有2路HDMI輸入的液晶電視機作為管理和監視使用。sypass HDMI無壓縮即時顯示輸出端子可以連接電視機的HDMI-1端口，PLAYBACK輸出端子的HDMI連接電視機的HDMI-2端口。這樣可以通過切換電視機的視頻源來完成HDT-2的操作。如進行系統設置或者回放的時候，切換到電視機的HDMI-2顯示，而操作是否開始錄制、暫停錄制、停止錄制的時候，則將電視機切換到HDMI-1的顯示狀態。
    普通的液晶電視機，只有一路HDMI輸入、一路AV輸入、一路色差輸入，則必須將sypass HDMI無壓縮即時顯示輸出端子連接到HDMI接口，再將HDT的PLAYBACK輸出端子的AV線連接到電視機的AV端子。錄制之前系統設置的時候和錄制后回放視頻的時候，將電視機切換到AV顯示狀態，而進行錄制控制的時候，則要切換到HDMI輸入顯示狀態。
    如果不必過分苛求錄制的開始與結束時間或者不需要暫停錄像功能，則不用采取上述連接電視機的方法，只將PLAYBACK輸出端子的任何一個端口連接電視機即可。在這種顯示狀態，可以方便的進行系統設置和隨時瀏覽回放。只是不能操作暫停錄像功能，可以操作開始錄像、定時錄像、預約錄像和停止錄像。
C：插入移動硬盤或者U盤

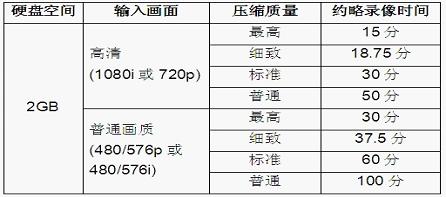

    根據錄制時間需要，在HDT-2的USB接口插入足量存儲的移動硬盤或者U盤。要根據系統設定的畫質分比率高低、占用硬盤空間大小、錄制時間選擇空間合適的硬盤�？梢詤⒖枷旅娴恼加糜脖P對照表。

    如果是第一次使用該硬盤錄制，機器要自動進行硬盤格式化，如果硬盤有重要資料，請?zhí)崆皞浞荨?/span>
HDT-1錄像機支持大多數移動硬盤，但是并非支持所有的硬盤，如果客人想自己購買硬盤，最好到春源麗影官方網站下載HDT-1支持的硬盤匹配表，根據匹配表選購硬盤。令人欣慰的是，春源麗影銷售機器時，隨機贈送了一塊匹配很好的希捷2.5寸500G的3.0USB口的移動硬盤，省卻了購買硬盤的麻煩。
    將HDT-2的電源適配器插好，暫時不開機，將遙控器裝入電池備用。
   3、開機與錄制
    首先打開攝像機開始拍攝或者打開調諧設備進行輸出視頻文件，然后打開電視機并將電視機的信號源調整到HDMI制式（如果是通過AV線連接的電視機，則調整到視頻制式），最后打開HDT-2的電源、開機。
    電視機首先顯示HDT-2的開機畫面，并檢索攝像機或者調諧設備播放的視頻圖像。

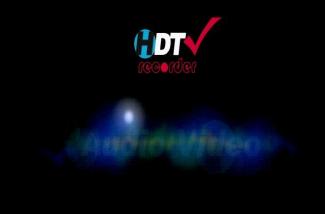

                        HDT-2開機畫面

   HDT-2硬盤錄像機前面板的中間，有個視頻源切換鍵souce，靠近切換鍵的左邊分別有AV、色差、HDMI視頻源信號燈。因為是用HDMI高清線從播放設備連接到HDT-2的，要通過切換鍵，將視頻源切換到HDMI信號燈閃亮即可。電視機上顯示HDT—2的開機界面后，然后提示USB設備已經連接，然后就出現了攝像頭正在拍攝的畫面了。

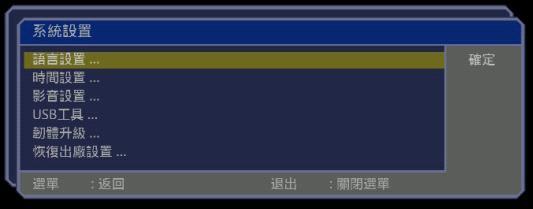

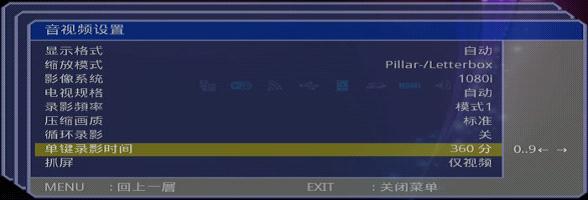

   在錄制之前，可以進入HDT-2的系統設置設定自己喜好的各個參數。如語言、電視制式、頻率、錄制清晰度的畫質調整、是否循環錄像、自動刪除等等。按遙控器的MENU鍵進入設置。設置完畢后，根據需要進行錄制。

   HDT-1硬盤錄像機，前面板右邊有個REC按鍵，按一下就開始錄制，REC指示燈開始閃亮，電視機屏幕也提示“刻錄已經開始”，再按一次該鍵，則停止錄制。同樣，用遙控器操作更方便快捷。按遙控器的REC鍵，屏幕顯示“刻錄已經開始”，紅色指示燈開始閃爍，錄像正常進行。如果停止錄像，則按遙控器的stop鍵，屏幕顯示“刻錄已經停止”，指示燈停止閃爍。

   HDT-1支持隨時錄像、定時錄像、預約錄像。
   隨時錄像就是想錄就錄想停就停；
   定時錄像就是可以確定一次錄多久，可以在系統設置設定好一次錄像的具體時間。

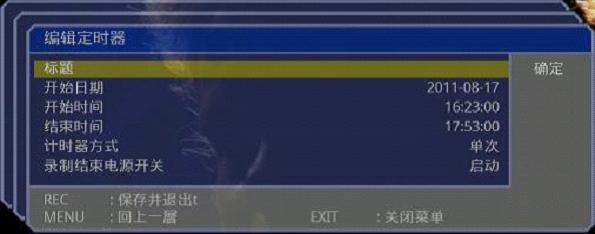

   預約錄像功能，是非常實用的功能。可以讓客人不用久等待節目就可以提前設置，到時自動錄像并在錄像完畢后自動停止。設置方式是，進入主菜單界面，點擊定時器，進入定時錄制菜單。按遙控器的OK鍵，出現編輯定時器�？梢愿鶕�(jù)需要設置標題，也可不設置。根據目的錄像時間設置好開始日期、開始時間、結束時間以及計時器方式和錄像結束后的電源開關與否。設置好后，按遙控器的REC鍵保存并退出。

    HDT-2的前面板有一個麥克風輸入端口，支持3.5mm端子的麥克風輸入，可以根據視頻會議的需要，在錄制的時候進行人工配音。
4、回放和截圖

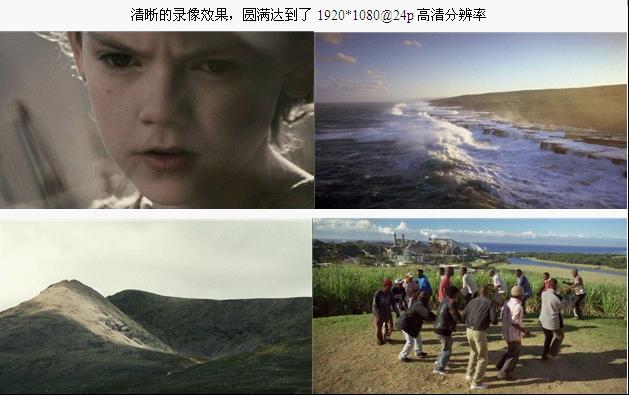

    錄制后的視頻，可以隨時進行回放瀏覽或者檢查�；胤艜r，要在PLAYBACK輸出顯示狀態時進行。HDT-2的錄制清晰度效果最高達到1080P24hz，支持輸入的視頻分辨率最高也是支持1080P24hz。實踐證明，HDT錄制效果非常清晰，與原始輸入分辨率相比基本沒有衰減，肉眼根本看不出變化。
    播放已經錄制的視頻，操作方式很簡單。一種方式是按遙控器的FiIe鍵 ，進入硬盤里的文件夾，按確認鍵出現錄制文件項，進入VSTOR文件夾，右邊出現錄制后的視頻資源；再按確認鍵，下面依次排列了錄制視頻，點擊就可以播放。SANPSHOP為截圖瀏覽文件夾，進入后可以瀏覽已經抓拍的照片。

    另一種方式是按遙控器的菜單鍵進入主菜單，點擊文件瀏覽，也進入錄制文件項。根據需要點擊瀏覽。
    HDT-2不僅可以邊看邊錄、邊錄邊看；還可以回看正在錄制的視頻，這就是功能強悍的時光平移功能。

   HDT-2具有一個非常實用的功能，就是在回放的時候，具有視頻截圖功能，可以根據需要隨時截取需要的圖片，只需按遙控器的F1按鍵即可瞬間完成。截圖的清晰度圓滿達到1080P的效果，比市面上的采集卡的截圖功能不僅清晰度更高而且方便實用。

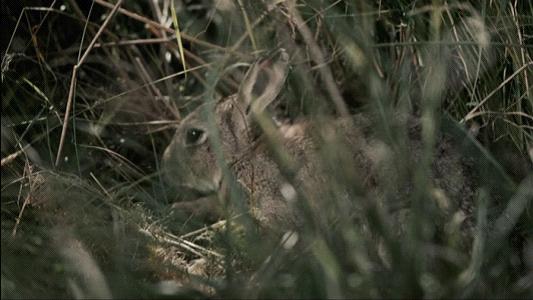

                                逼真的截圖效果
