（一）、系統概述

    本系統主要應用于教育、會議和司法等領域，將現成多路的視頻信號和音頻信號進行整合錄制，同步直播，在線點播和自動跟蹤的系統。
CY1850 是一款功能強大的課件錄制和直播設備，它具有攝像自動跟蹤錄制、直播、導播（切換）、存貯等多種功能，并全部集成在一臺設備內，簡單易用。該系統基于 IP 網絡， 可以將視頻、音頻信號和計算機動態屏幕信號進行一體化的同步錄制、直播和點播。相對于傳統的視音頻錄播產品，這套系統獨特優勢有:
1、實現多種視頻輸入接口支持。包括 2 路電腦 VGA 信號，一路 DVI-I，一路 DVI-D 和 4路 3G-SDI。并且可以自由通過網頁進行接口選擇。
2、最高支持 4 路視頻信號同時錄制，方便用戶后期處理！包括一個經過畫面拼接的電影畫面，分辨率最高能達到 1080P。
3、1 路麥克風輸入、1 路 LINE IN 線性輸入、1 路 LINE OUT 線性輸出。
4、輸入模式：
1) DVI-（I  經 VGA 轉 DVI 接口）/VGA 接口：800x600p@60，1024x768p@60，1366x768p@60，1920x1080p@60，1280x800p@60（擴展模式），1440x900p@60（擴展）；
2) DVI-D/DVI-I 接 口 ：800x600p@60，1024x768p@601366x768p@60，1280x800p@60，1280x1024p@60，1920x1080p@60；
3) 3G-SDI 接 口 ：1920x1080p@30，1920x1080p@25，1280x720p@60，1280x720p@50 。
5、編碼格式：視頻 h264 high profile 分辨最高達 1080p@30，音頻 AAC-LC 采樣率 44100kHz。
6、支持多碼流實時傳輸、支持不同分辨率的視頻流實時傳輸，最高支持 6 路視頻直播。
7、全自動智能跟蹤互動系統。能智能的自由地切換教師特寫，學生特寫，教師全景，學生全景。能智能檢測到學生起立，教師走動等場景然后進行多畫面切換，讓視頻錄制效果達到最佳，然每個看錄制視頻的人都能清楚看到課堂上每次互動，教師講課。支持對話模式，即老師提問時，老師視頻畫面與學生視頻畫面同屏顯示。支持畫中畫模式，老師講解 PPT 課件時，顯示設備上可同時顯示 PPT 與老師的畫中畫的畫面。
8、強大的軟件支持。本系統配有網頁服務器提供給超級用戶設置本系統。提供導播客戶端， 提供給超級用戶或者普通用戶進行操作，普通用戶能觀看直播畫面切換等操作，超級用戶除此之外還可以進行錄制操作。
9、兩個 802.3ab 1000Base-T 千兆網絡接口；2 個 RS-232 控制接口，可用于系統擴展。
10、采用嵌入式 OS，穩定可靠。
11、支持高清晰、低碼率、低延遲輸出。
12、支持動態域名、局域網、廣域網訪問。
13、內嵌 WEB  服務器，支持配置、升級。
14、畫面延遲小于 300 毫秒（局域網）。
15、支持網絡協議有：FTP，RTP，RTSP。
16、內置 2TB 高清硬盤，用于節目的長時間錄制, 滿足大量的視頻信息存儲要求；支持遠程交互和管理中心方便快捷的交流。

（二）、軟件運行環境

1.導播控制臺：Windows 7 x64，intel i3 處理器 以上，分辨率不低于 1366x768。
2.Web 網頁：Google Chrome，F(xiàn)irefox 或者 Internet Explorer 8 以上。
3.千兆帶寬。

（三）、前、后面板功能介紹說明

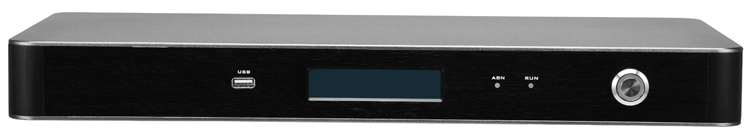

1、USB 接口。

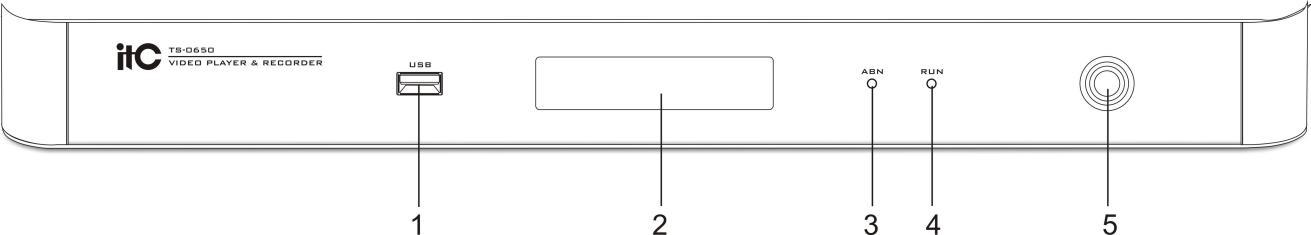

2、LCD 顯示屏
當系統順利啟動后，會在 LCD 顯示屏上循環顯示 IP 地址和硬盤空間信息，每間隔三秒切換一次，顯示的內容為：Name : CY1850；IP:192.168.17.41 或者是 Name : CY1850；
DISK:1.7T/1.8T。
3、ABN 指示燈
當系統沒有檢測到硬盤的時候，ABN 標記的燈也會亮起；當硬盤空間不夠的時候，
ABN 標記的燈會間隔閃。
4、RUN 指示燈，系統啟動并順利啟動程序的時候，RUN 標記的燈會亮起。
5、電源開關及指示燈
按下啟動電源，電源指示燈亮；彈起關閉電源，電源指示燈熄滅。

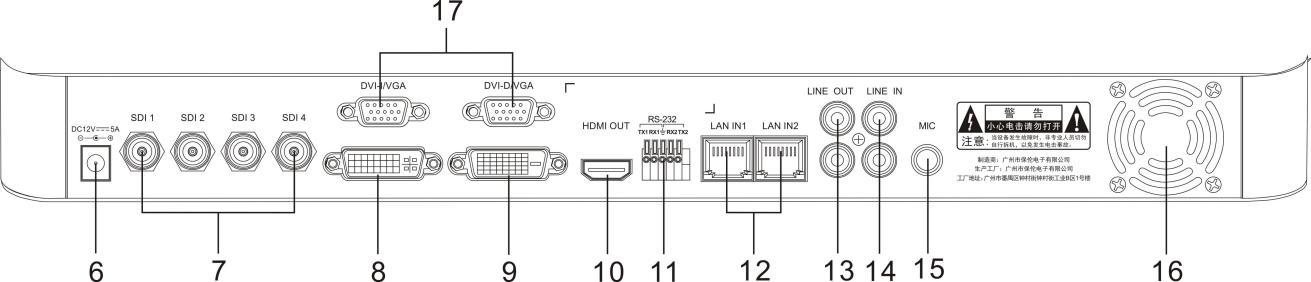

6、DC12V/5A 電源輸入接口；
7、4 路 3G-SDI 視頻信號輸入接口；
8、一路 DVI-I 輸入接口；
9、一路 DVI-D 輸入接口；
10、1 路 HDMI 視頻信號輸出接口；
11、2 路 RS-232 控制接口
12、2 個千兆網絡接口
13、1 路 LINE OUT 線性輸出；
14、1 路 LINE IN 線性輸入；
15、1 路麥克風輸入插口；
16、散熱風扇孔；
17、2 路電腦 VGA 視頻信號輸入接口；

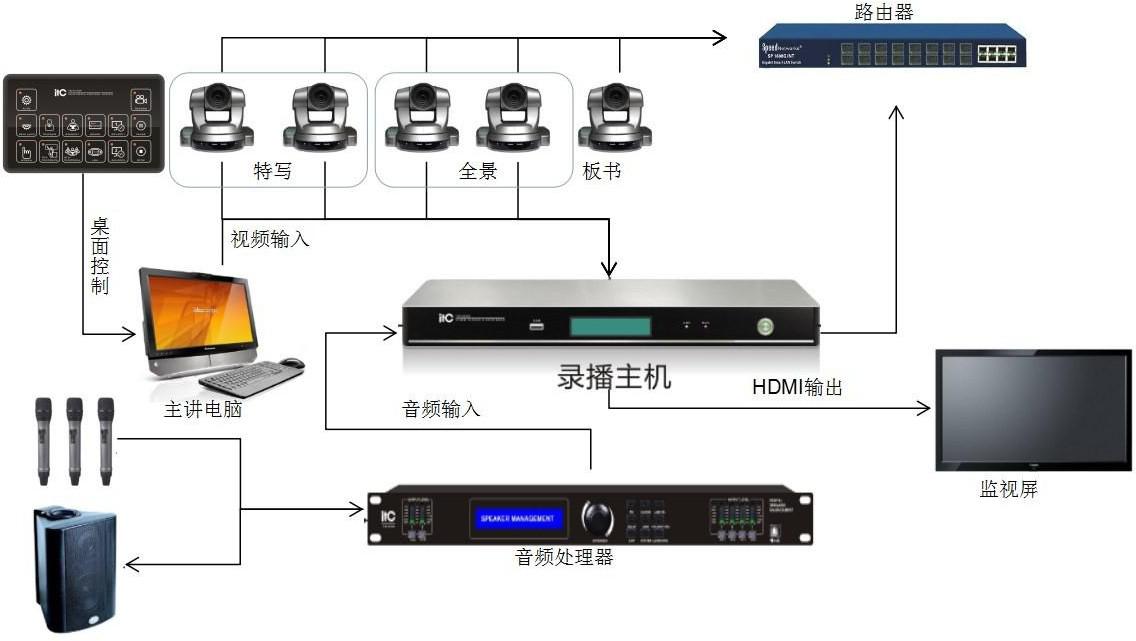

（四）、系統連線圖

（五）、操作說明

1、輸入輸出連接
總共需要 4 路支持高清 SDI 輸出并且支持輸出網絡 rtsp 流的攝像頭和一路 VGA 信號或者 DVI-D/DVI-I 信號輸出。
1)將兩個支持跟蹤的攝像頭（學生特寫和教師特寫）SDI 輸出接到機箱 SDI1 和 SDI2
輸入，然后這兩個攝像頭擺放位置根據現場工程師的指導進行擺放[1]。
2)將一個槍擊攝像頭（教師全景）接到機箱的 SDI3 輸入，將另外一個槍擊攝像頭（用于定位）接到機箱的 SDI4 輸入，另外需要 1 個定位槍擊攝像頭，槍擊攝像頭的擺放位置根據現場工程師指導進行擺放[1]。
3)將網線連接到這四個攝像頭上[2]。
4)將 PC 機或者筆記本的的 VGA 輸出接到機箱的 DVI-I/VGA 的 VGA 口上，或者使用 VGA 轉 DVI-I 口接到 DVI-I 口上[3]。

5)將網線連接到 LAN IN2，用音頻線連接 LINE IN 和音頻輸出設備，用音頻線連接
LINE OUT 和音頻輸入設備。
6)用 HDMI 線連接機箱的 HDMI 輸出和顯示器。
7)接通電源開機，需要等待 1 到兩分鐘，直到 LCD 顯示屏顯示 IP 信息和硬盤信息或者 HDMI 有輸出視頻信號。
[1]注意：攝像頭的分辨率要調整到本系統支持分辨率上，具體參考前面章節中對輸入分辨率的要求。
[2]注意：要提前設置好攝像頭的 IP 地址并保證與板子和 PC 機互連并標記好。
[3]注意：VGA 輸入分辨率需要調整到本系統支持分辨率上，具體參考前面章節中對輸入分辨率的要求。

2、網絡配置
通過機箱的 LCD 顯示屏確認本系統 IP 地址（默認是 192.168.17.41），然后請自行配置
PC 機的 IP 為本系統 IP 的網段，然后通過瀏覽器登錄本機系統 web 服務器，用戶名和密碼都是 admin。

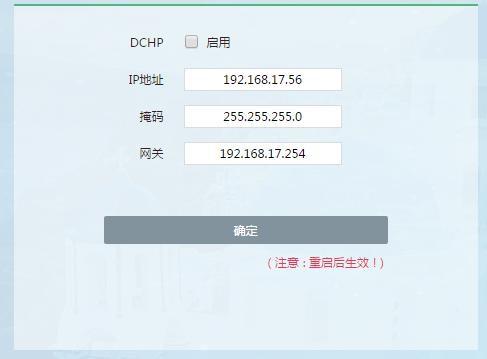

1)登錄后在系統管理-網絡設置那里修改本機 IP（如果需要的話）

2)在錄播管理-信號管理里設置攝像頭的 IP 地址。請確保所有攝像頭和本系統是能互
相聯通的。在本系統和所有攝像頭的網絡配置好，并重啟本系統之后，電腦登錄導播控制臺就能看到。

3、導播臺

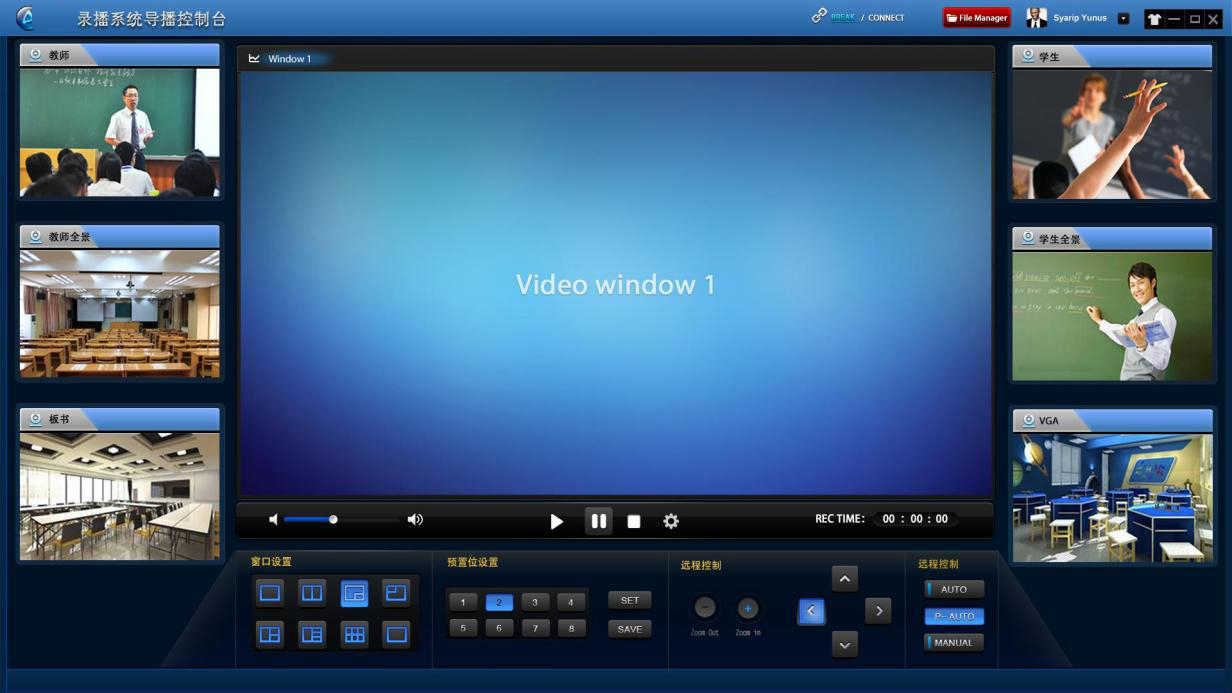

     在 PC 機上安裝導播臺軟件，安裝完畢之后，會在桌面上生成名字為 Director 的快捷方式，雙擊運行，在彈出的登錄窗口中輸入用戶名和密碼，默認出廠都是 admin。登錄之后的界面如下圖：

   在導播模式設置選擇為手動，然后在電影模式里面可以切換顯示模式包括：單畫面;，雙畫面  ，畫中畫一（小畫面在右上）    ，畫中畫二（小畫面右下 ，畫外畫；畫二（兩小一大） ，畫外畫三（三小一大） 。選定了顯示模式之后，可以點擊合成模式切換按鈕  ，進行子畫面的切換。此外可以雙擊界面左右兩邊小播放窗口，此時小窗口顯示的內容會直接顯示到大窗口， 也就是電影模式窗口。

當導播模式設置選擇為自動的時候，本系統將根據跟蹤算法自動切換畫面。此時無法通過合成模式切換畫面。導播模式設置選擇半自動的時候，和自動的情況一樣，但是此時可以通過合成模式按鈕切換畫面。

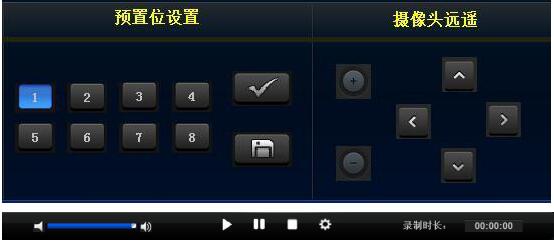

預置位設置和攝像頭遠遙用于對學生或者教師特寫的攝像頭進行控制設置：

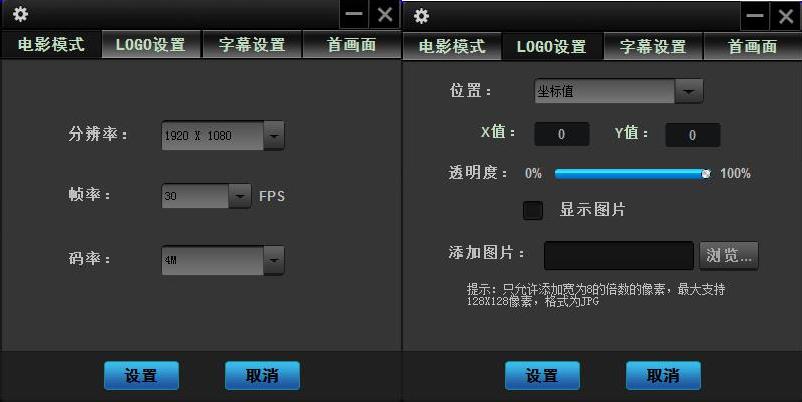

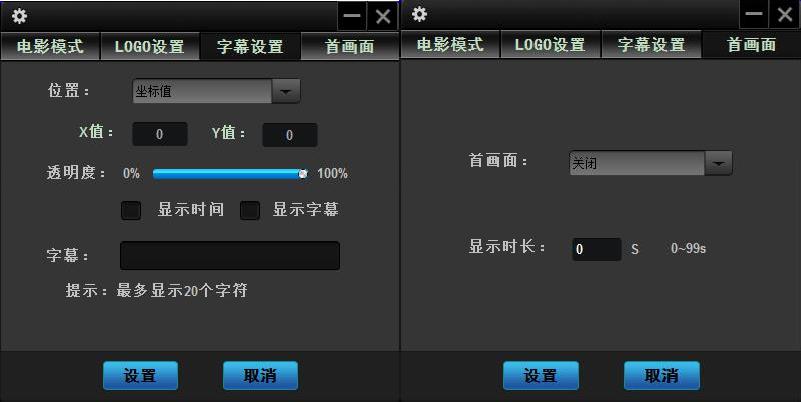

  點擊三角按鈕就會彈出界面，填寫教師，課程名和班級名之后點擊確定就開始錄制了，錄制按鈕右邊的按鈕是暫停，再右邊是停止錄制按鈕，再右邊的是設置按鈕， 可以設置如下選項：

錄制結束之后點擊界面右上角的文件管 可以下載錄制下來的視頻進行 觀看。

4、軟件維護方法

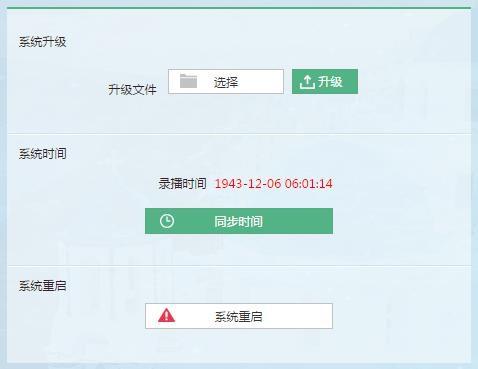

通過瀏覽器登錄本機系統 web 服務器，網址就是本系統的 IP 地址，IP 地址顯示在 LCD 的顯示屏上面，用戶名和密碼都是 admin。登錄后在系統管理-系統設置，在工程人員中拿到升級系統文件（后綴是 bin），在升級文件那個文本框中選擇升級文件，點擊升級，升級過程切記不要斷。

升級完畢之后，重新登錄網頁，點擊系統信息，查看軟件版本是否有更新。
